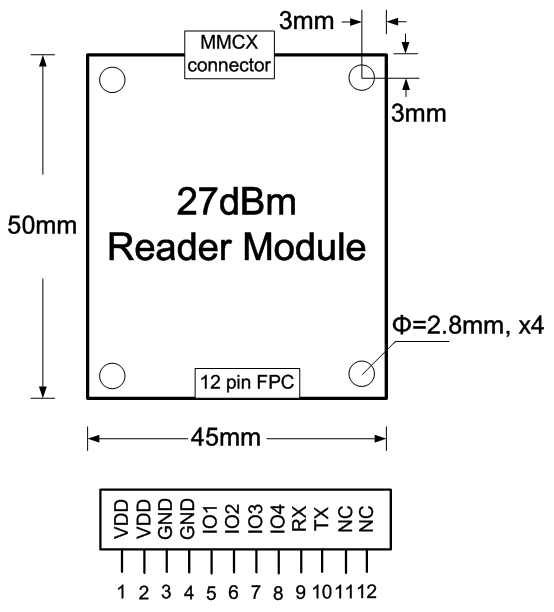

基于Magic RF M100和Magic RF QM100芯片,本公司成功地完成了如下参考设计的开发,测试结果显示参考设计能够满足不同场合的实际应用的需求。

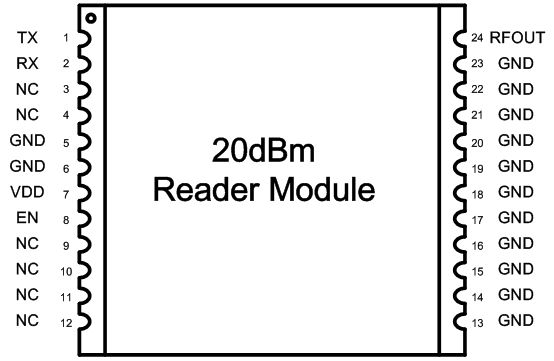

20dBm参考设计
该设计主要面向1m以内的应用,最大发射功率为20dBm(100mW)。该设计特征是尺寸小,功耗低,成本低。

技术指标
* 工作频率:840~960MHz;
* 支持协议: ISO 18000-6C/EPC C1G2;
* 工作电压:+3.6V ~ +5.5V;
* 待机电流:< 10mA;
* 睡眠电流:< 300uA;
* 尺寸大小:23×20×3(单位:mm)
* 发射功率:12.5~20dBm,软件可调,1.5dB步进;
* 工作电流:发射20dBm时,工作峰值电流160mA;
* 典型读距离:1米(室外空旷地,25mm×25mm,1dBi陶瓷天线);
* 通信接口:TTL-RS232(波特率:115200bps,数据位:8,停止位:1,奇偶位:无,流量控制位:无);
* 工作温度范围:-25℃ ~ +80℃



26dBm参考设计
该设计主要面向对读写性能有一定要求的应用,最大发射功率26dBm,模块尺寸与20dBm参考设计相同。该设计特征是发射功率较大,读写距离较远。


技术指标
* 工作频率:840~960MHz;
* 支持协议: ISO 18000-6C/EPC C1G2;
* 工作电压:+3.6V ~ +5.5V;
* 待机电流:< 10mA;
* 睡眠电流:< 300uA;
* 尺寸大小:23×20×3(单位:mm);
* 发射功率:19.5~26dBm,软件可调,1.5dB步进;
* 工作电流:发射26dBm时,工作峰值电流360mA(5V电源供电);
* 典型读距离:3米(室外空旷地,45mm×45mm,3dBi陶瓷天线);
* 通信接口:TTL-RS232(波特率:115200bps,数据位:8,停止位:1,奇偶位:无,流量控制位:无);
* 工作温度范围:-25℃ ~ +80℃

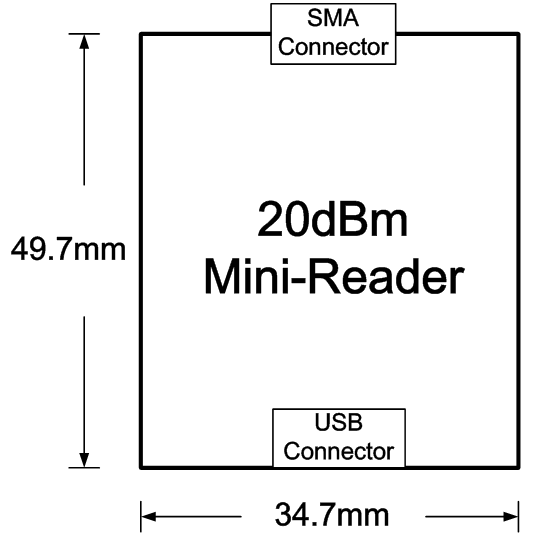

微型读写器
该设计为一个完整的微型读写器,通过usb接口供电及传输数据,连接电脑及天线即可直接读写标签。该设计特点是体积小,功耗小,便于安装/携带,价格低。
该读写器基于本公司M126读写器模块设计,黄色框中半孔模块为本公司M126读写器模块。

微型读写器

技术指标
* 工作频率:840~960MHz;
* 支持协议: ISO 18000-6C/EPC C1G2;
* 工作电压:+5V USB供电;
* 待机电流:< 10mA;
* 工作电流:发射功率26dBm,工作峰值电流360mA左右;
* 尺寸大小:53 x 33 x 3(单位:毫米),螺丝孔直径2.5mm;
* 发射功率:19.5~26dBm,软件可调,1.5dB步进;
* 典型读距离:3米(室外空旷地,45mm × 45mm陶瓷天线);
* 通信接口:USB转UART,需要安装SiliconLab CP210X VCP驱动。(波特率:115200bps,数据位:8,停止位:1,奇偶位:无,流量控制位:无);
* 射频接口:SMA
* 工作温度范围:-25℃ ~ +80℃
