产品简介

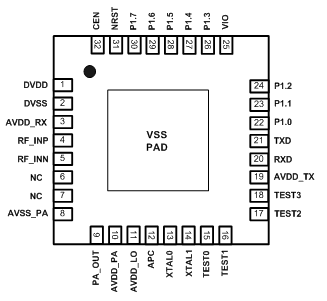

M100 主要特征

MagicRF M100是一款高度集成的CMOS SoC读写器芯片,主要用于典型读距离在1m以内的应用。该芯片具有低功耗,小尺寸的特征,是低成本读写器和模块的优良解决方案。

主要特征
* 符合协议:ISO18000-6C & EPC Class-1 Generation-2;
* 频率范围:840~960MHz;
* 灵敏度:-10dBm本地阻塞情况下-69dBm,测试误包率为1%;
* 电源电压:3V ~ 3.6V single supply;
* 工作电流:关机电流小于10uA,待机电流小于7mA,全功率工作电流80mA;
* 芯片集成:RF收发机,数字基带和MCU;
* 调制,编码和数据率:发射为80kHz DSB-ASK; 接收为80kHz FM0;
* 支持LBT and FHSS跳频模式;
* 集成低噪声VCO和频率综合器;
* 集成4dBm单端片上驱动放大器;
* 集成8位8051MCU,包含256Byte RAM;
* 16K Bytes程序RAM ,8K Bytes数据RAM;
* 8-bits 可配置GPIO通用输入/输出端口;
* UART串口,数据率可调,最高达115200bps;
* 提供模拟可编程功率控制引脚;
* 参考时钟:26MHz晶体/TCXO;
* 封装尺寸:5mm x 5mm, 32-Lead QFN

超高频射频识别读写器芯片

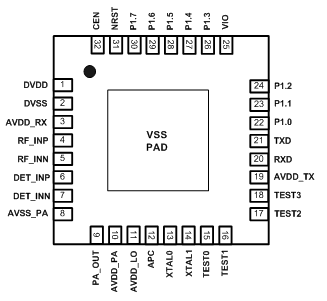

QM100主要特征

MagicRF QM100是一款高度集成的CMOS SoC读写器芯片,其典型读距离在3m左右。该芯片是读写器和模块的一款高性能解决方案。

主要特征
* 符合协议:ISO18000-6C & EPC Class-1 Generation-2;
* 频率范围:840~960MHz;
* 高灵敏度:0dBm本地阻塞情况下-79dBm,测试误包率为1%;
* 使用回波消除技术;
* 电源电压:3V ~ 3.6V single supply;
* 工作电流:关机电流小于10uA,待机电流小于7mA,全功率工作电流86mA;
* 芯片集成:RF收发机,数字基带和MCU;
* 调制,编码和数据率:发射为80kHz DSB-ASK; 接收为80kHz FM0;
* 支持LBT and FHSS跳频模式;
* 集成低噪声VCO和频率综合器;
* 集成4dBm单端片上驱动放大器;
* 集成8位8051MCU,包含256Byte RAM;
* 16K Bytes程序RAM ,8K Bytes数据RAM;
* 8-bits 可配置GPIO通用输入/输出端口;
* UART串口,数据率可调,最高达115200bps;
* 提供模拟可编程功率控制引脚;
* 参考时钟:26MHz晶体/TCXO;
* 封装尺寸:5mm x 5mm, 32-Lead QFN

900MHz UHF RFID SOC Reader Chip
